一、准备工作

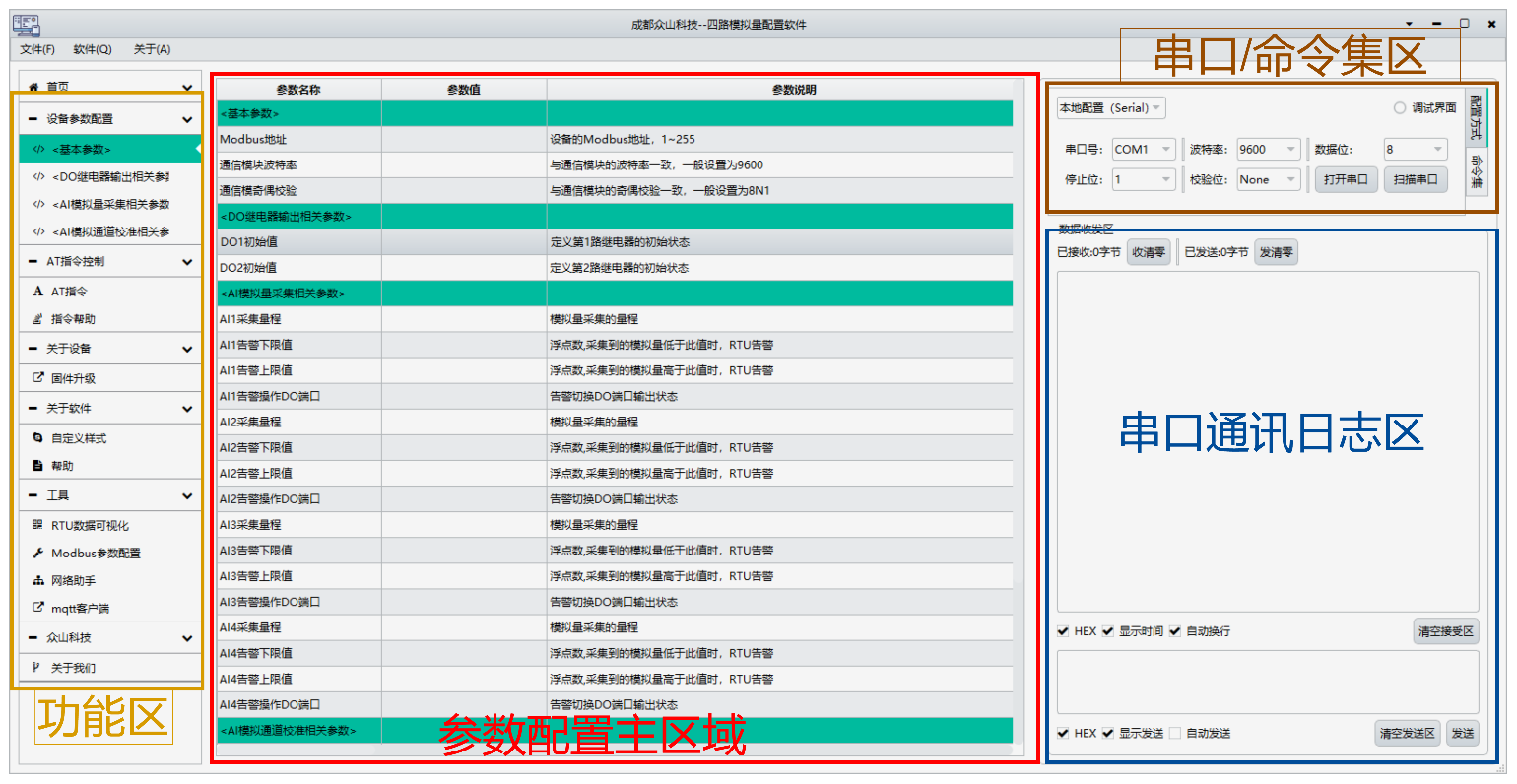

准备一台远向电子的YX-AO10V-02 Modbus RTU，准备RS485转USB工具，将RS485转USB工具与YX-AO10V-02接好线连接电脑，电脑AO输出软件读取生成的COM口。

二、配置参数

配置YX-AO10V-02 Modbus RTU与下位机设备串口、通讯参数。

三、通过Modbus RTU功能码去控制AO输出功能

设置AO输出:

设置AO输出4.9V模拟量

a.用10功能码写浮点数AO

发送: 01 10 10 00 00 02 04 40 9C CC CD 7F 14

接受: 01 10 10 00 00 02 45 08

浮点数设置值为4.9（40 9C CC CD）测量输出端即可量出4.9V电压

b.用10功能码写整数AO

发送: 01 10 11 00 00 01 02 03 EB E7 EE

接受: 01 10 11 00 00 01 04 F5

浮点数设置值为1003（1003=4095*4.9/20）测量输出端即可量出4.9V电压

c.用03功能码读取浮点数AO值

发送: 01 03 10 00 00 02 C0 CB

接受: 01 03 04 40 9C CC CD BB 48

d.用03功能码读取整数AO值

发送: 01 03 11 00 00 01 81 36

接受: 01 03 02 03 EB F8 FB
