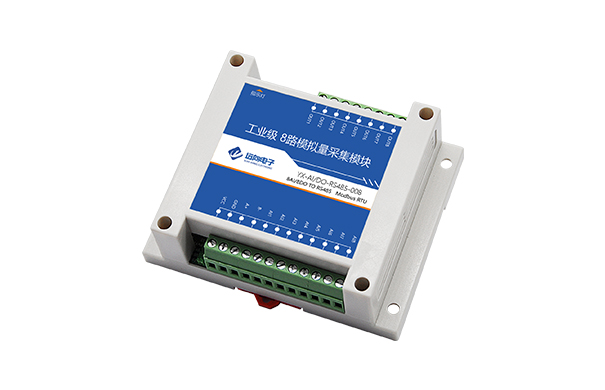

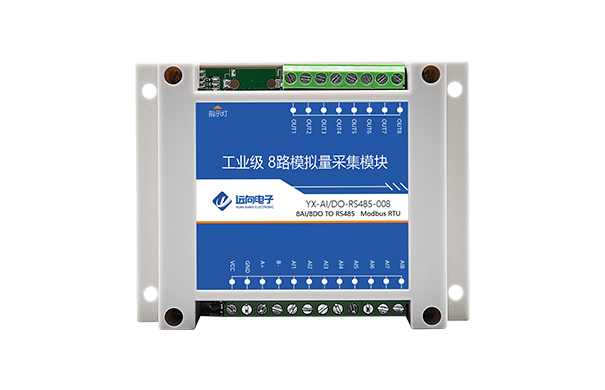

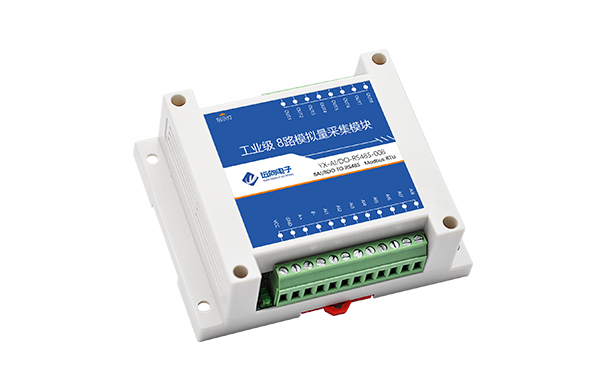

工业级8路模拟量输入采集模块_YX-AI/DO-RS485-008 产品技术参数：

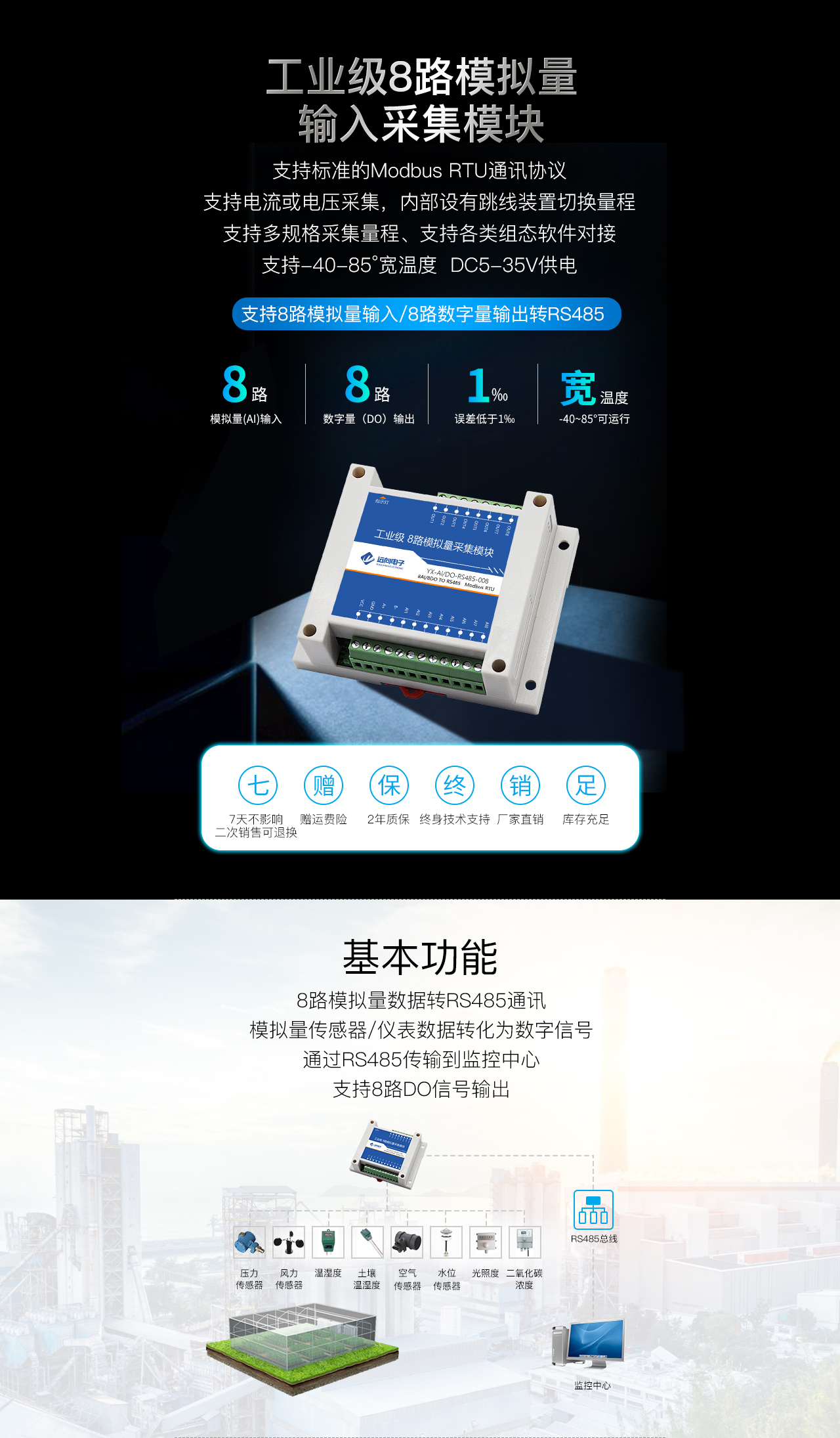

工业级8路模拟量输入采集模块基本功能：

一、支持标准的Modbus RTU通讯协议

二、支持电流或电压采集，内部设有跳线装置切换量程

三、支持多规格采集量程、支持各类组态软件对接

四、支持宽温度-40~85°、宽电压DC5-35V供电

五、支持8路模拟量输入/8路数字量输出转RS485

六、8路模拟量数据转RS485通讯，模拟量传感器/仪表数据转化为数字信号，通过RS485传输到监控中心

七、支持8路DO信号输出

模拟量输入采集模块性能特点：

1、提供免费配置软件、本地上位机软件

2、防死机硬件看门狗

3、5~35V带防反接、过压过流保护电源

4、8路模拟量电流输入0~20mA、4~20mA采集

5、8路模拟量电压输入0~5V、0~10V、0~30V采集

6、支持模拟量校准

7、支持8路NPN开关量输出

8、12分辨率，0.1%精度ADC

9、高性能32位ARM处理器

10、支持Modbus RTU从站协议

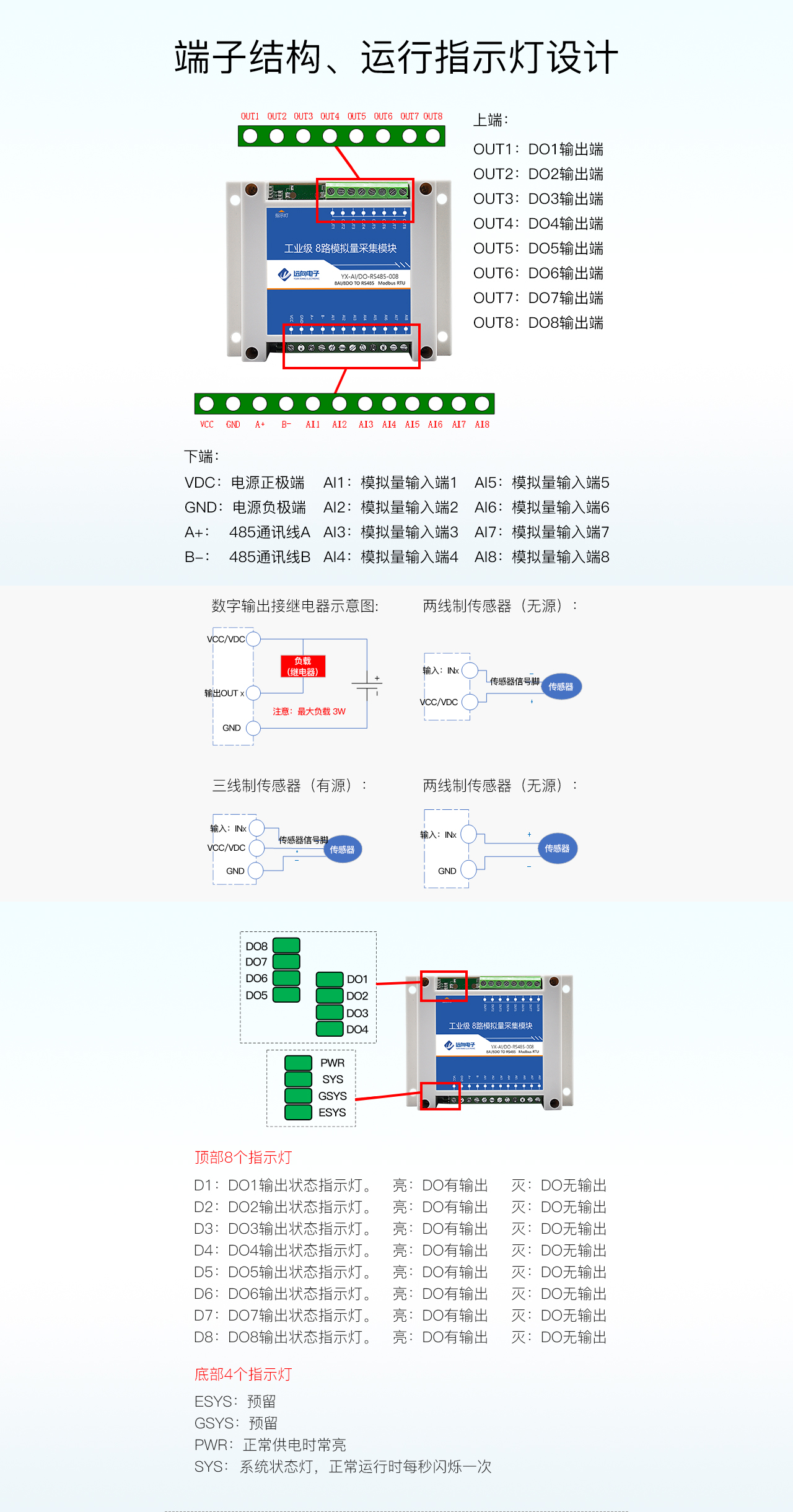

11、12路指示灯，带电气保护RS485通讯接口

12、工业级温度范围，应对严苛现场环境

13、自定义线性模拟量数据转换

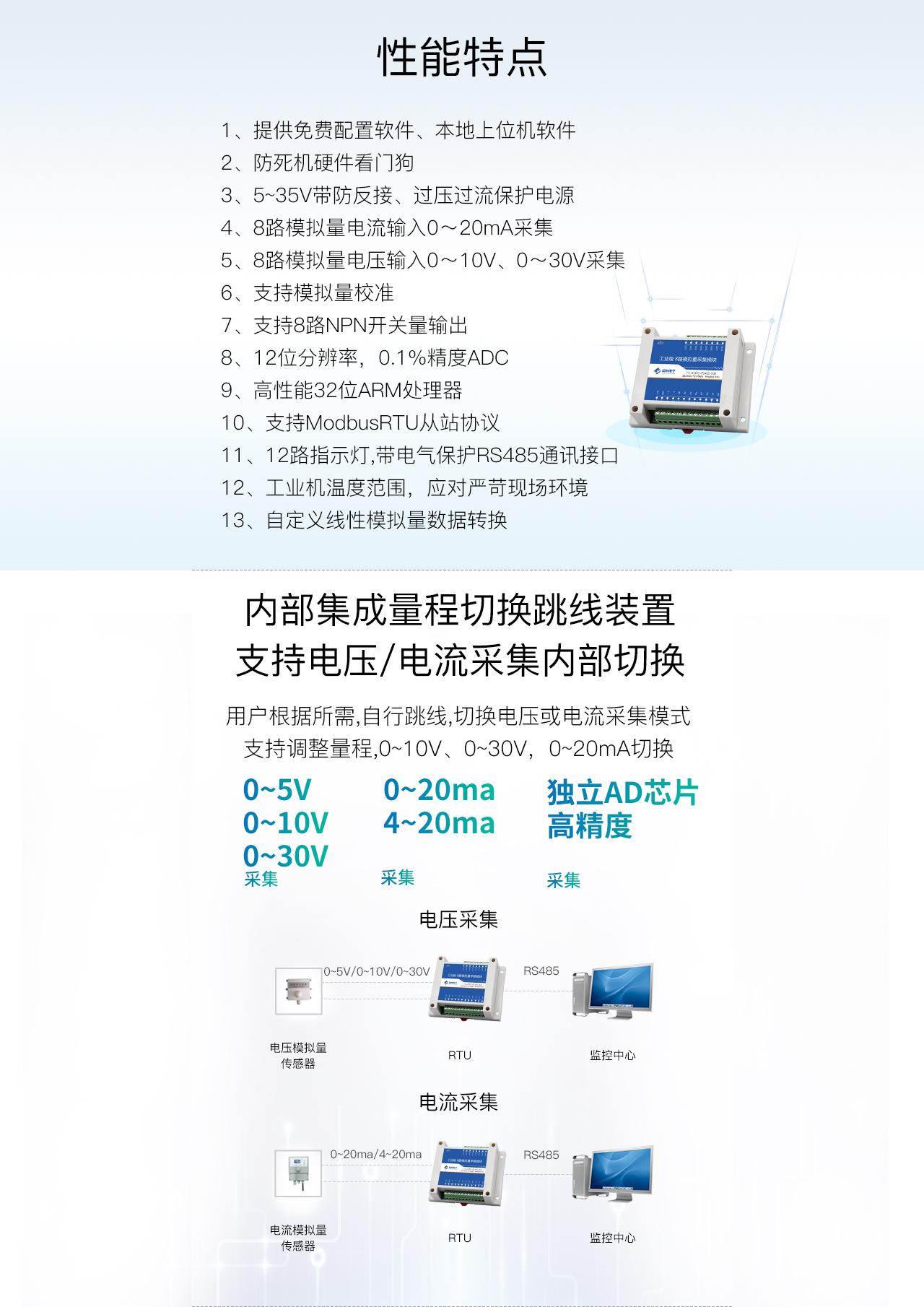

电流电压采集内部切换：内部集成量程切换跳线装置，支持电压/电流采集内部切换，用户根据所需，自行跳线，切换电压或电流采集模式，支持调整量程，0~10V、0~30V，0~20mA切换。

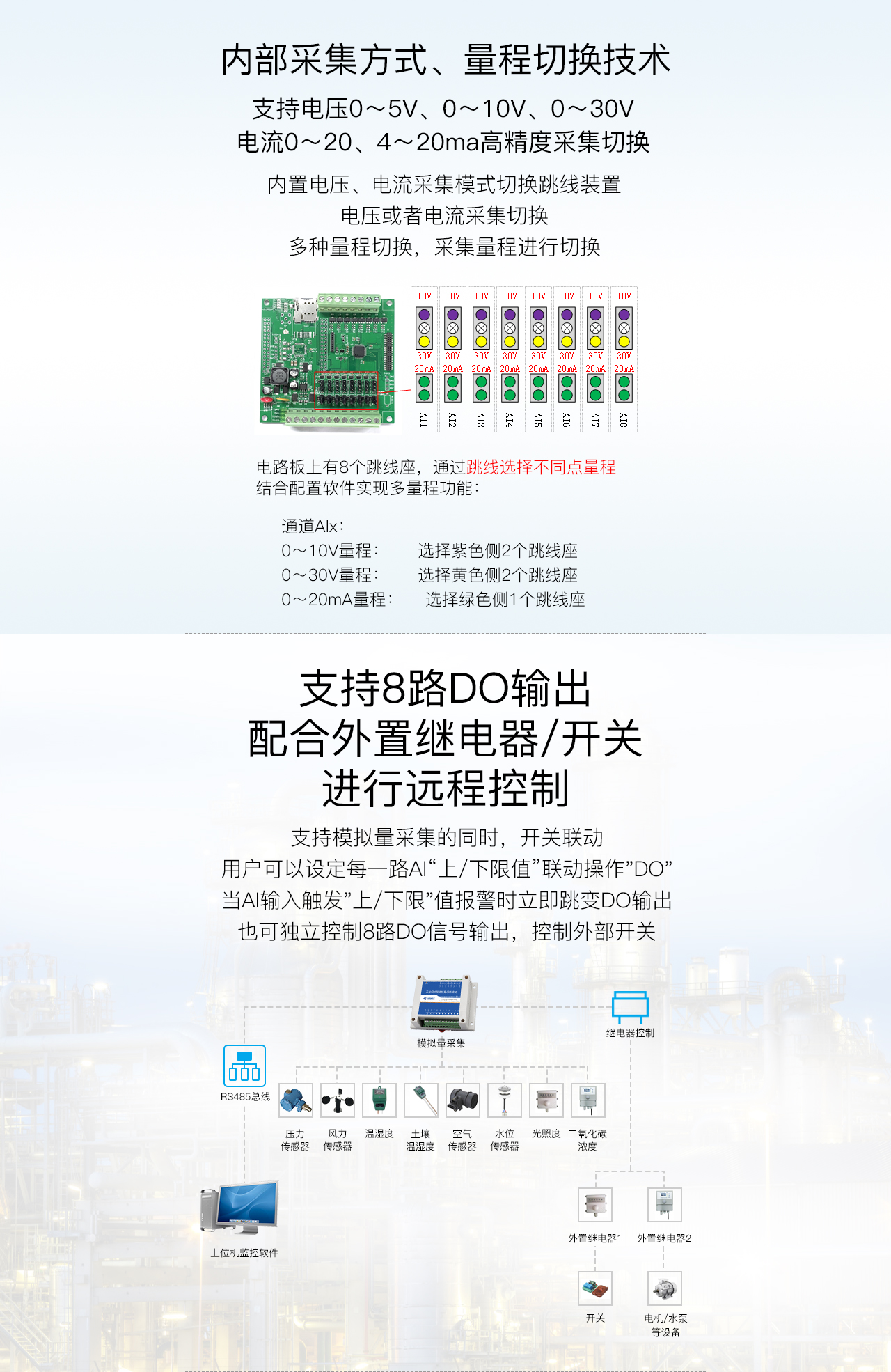

内部采集方式、量程切换：内置电压、电流采集模式切换跳线装置，电流或电压采集切换，多种量程切换，采集量程进行切换，支持电压0~5V、0~10V、0~30V，电流0~20、4~20mA高精度采集切换。

支持模拟量校准功能：设备受老化、温度等因素影响模拟量精度时，用户通过配置软件进行二次校准提高模拟量精度，获得所需精确模拟量数据。

支持多种类组态软件：支持Modbus RTU协议，对接各类组态软件，如组态王三维力控、紫金桥、WinCC等主流组态软件。

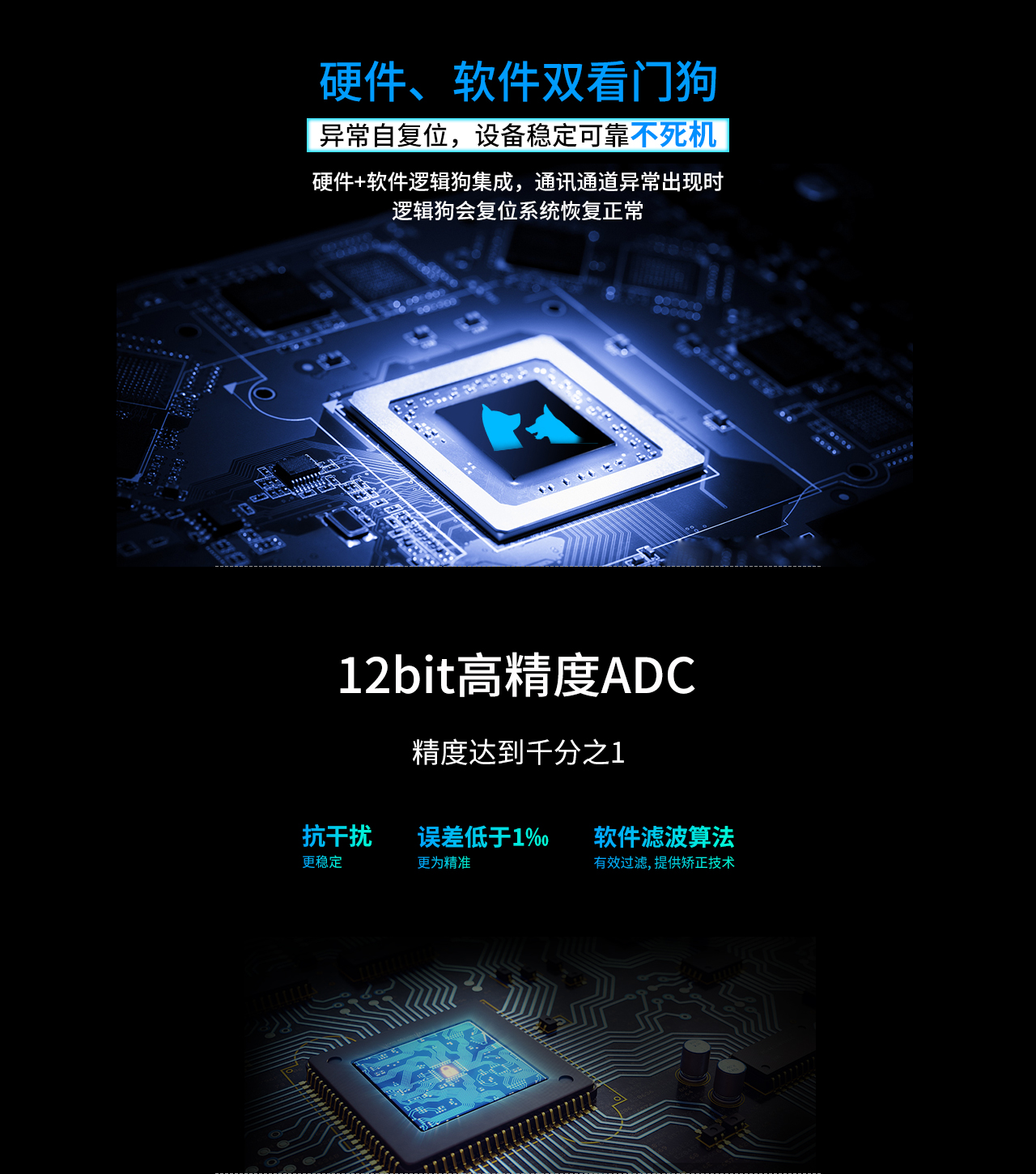

硬件、软件双看门狗：异常自复位，设备稳定可靠不死机，硬件+软件逻辑狗集成，通讯通道异常出现时，逻辑狗会复位系统恢复正常。

高精度采集芯片：内置高精度采集芯片，精度达到千分之一，抗干扰更稳定，软件滤波算法有效过滤，提供矫正技术。

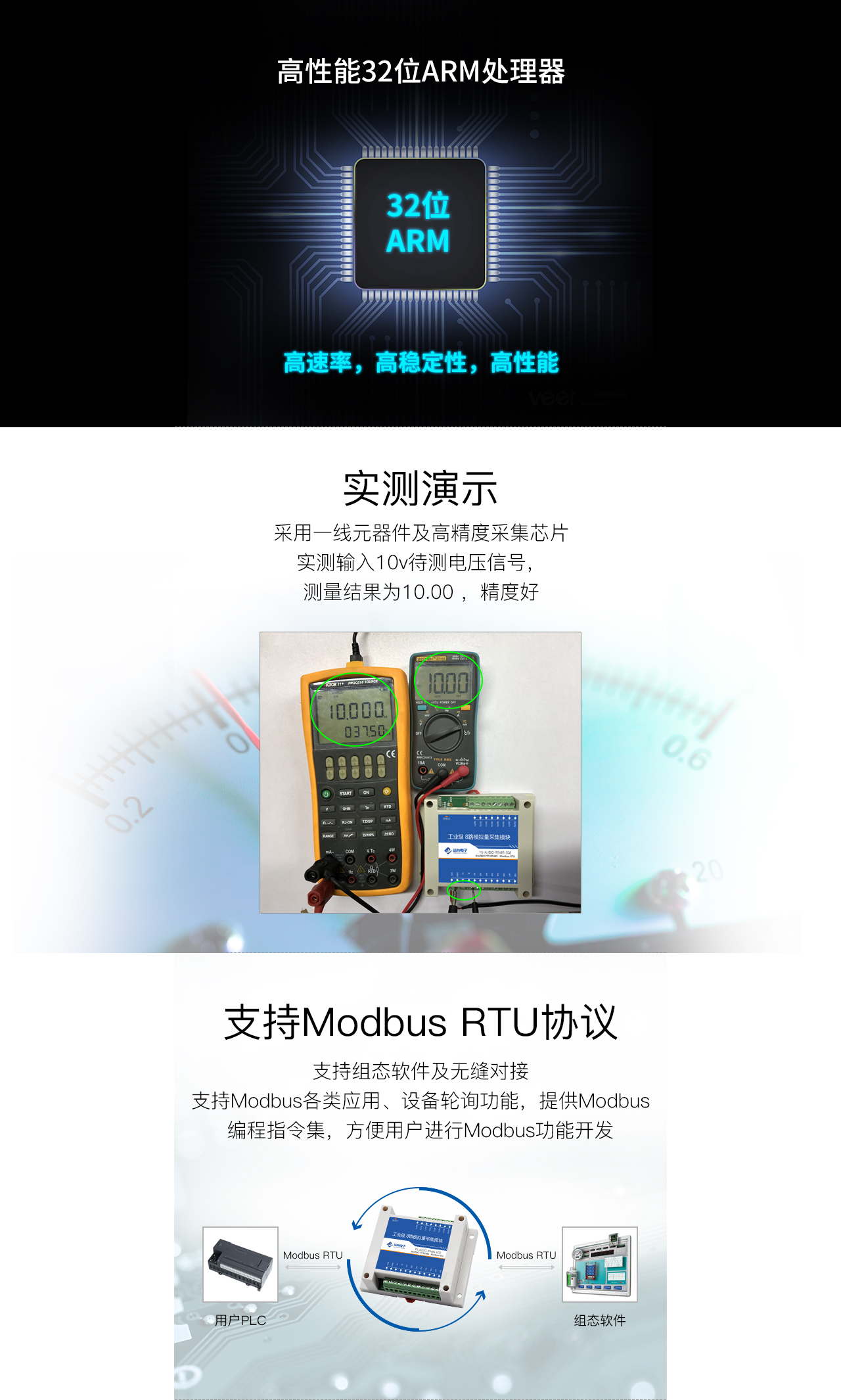

ARM处理器：高性能32位，高速率，高稳定性。

支持Modbus RTU协议：支持组态软件及无缝对接，支持Modbus各类应用、设备轮询功能，提供Modbus编程指令集，方便用户进行Modbus功能开发。

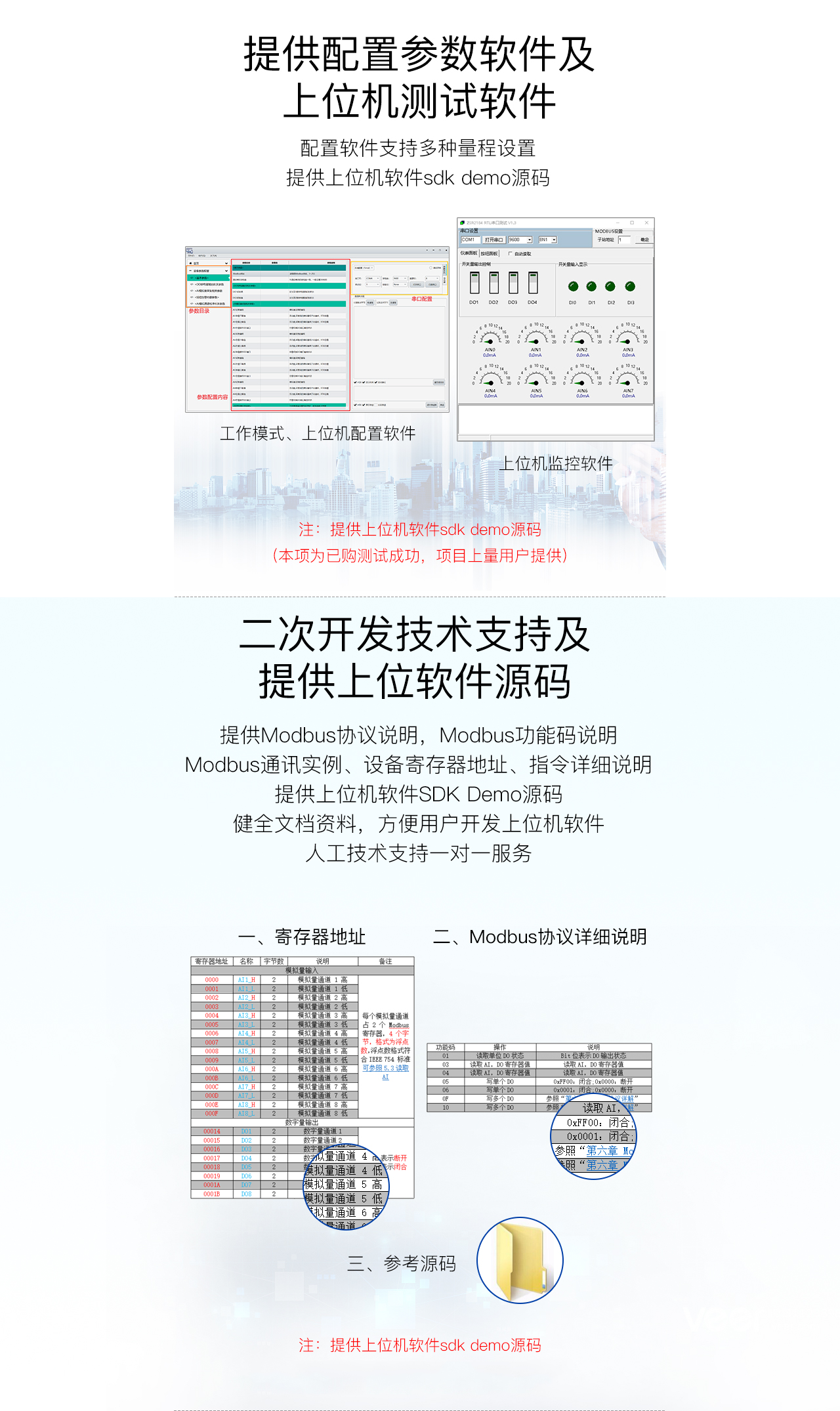

提供配置参数软件及上位机测试软件：配置软件支持多种量程设置，提供上位机软件SDK Demo源码。

二次开发技术支持及提供上位机软件源码：提供Modbus协议说明，Modbus功能码说明，Modbus通讯实例、设备寄存器地址、指令详细说明，提供上位机软件SDK Demo源码，健全文档资料，方便用户开发上位机软件，人工技术支持一对一服务。

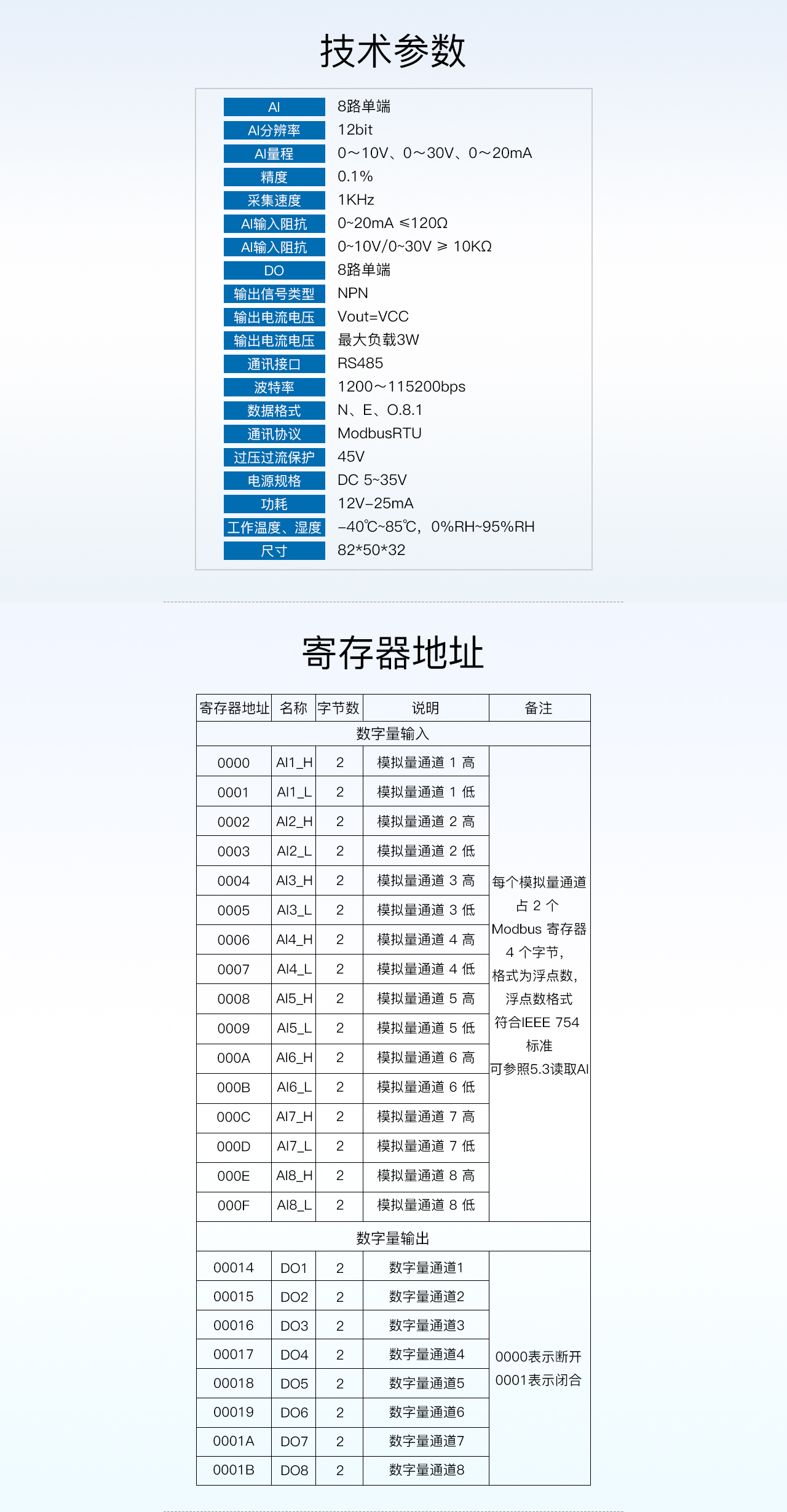

8路模拟量输入采集模块技术参数：

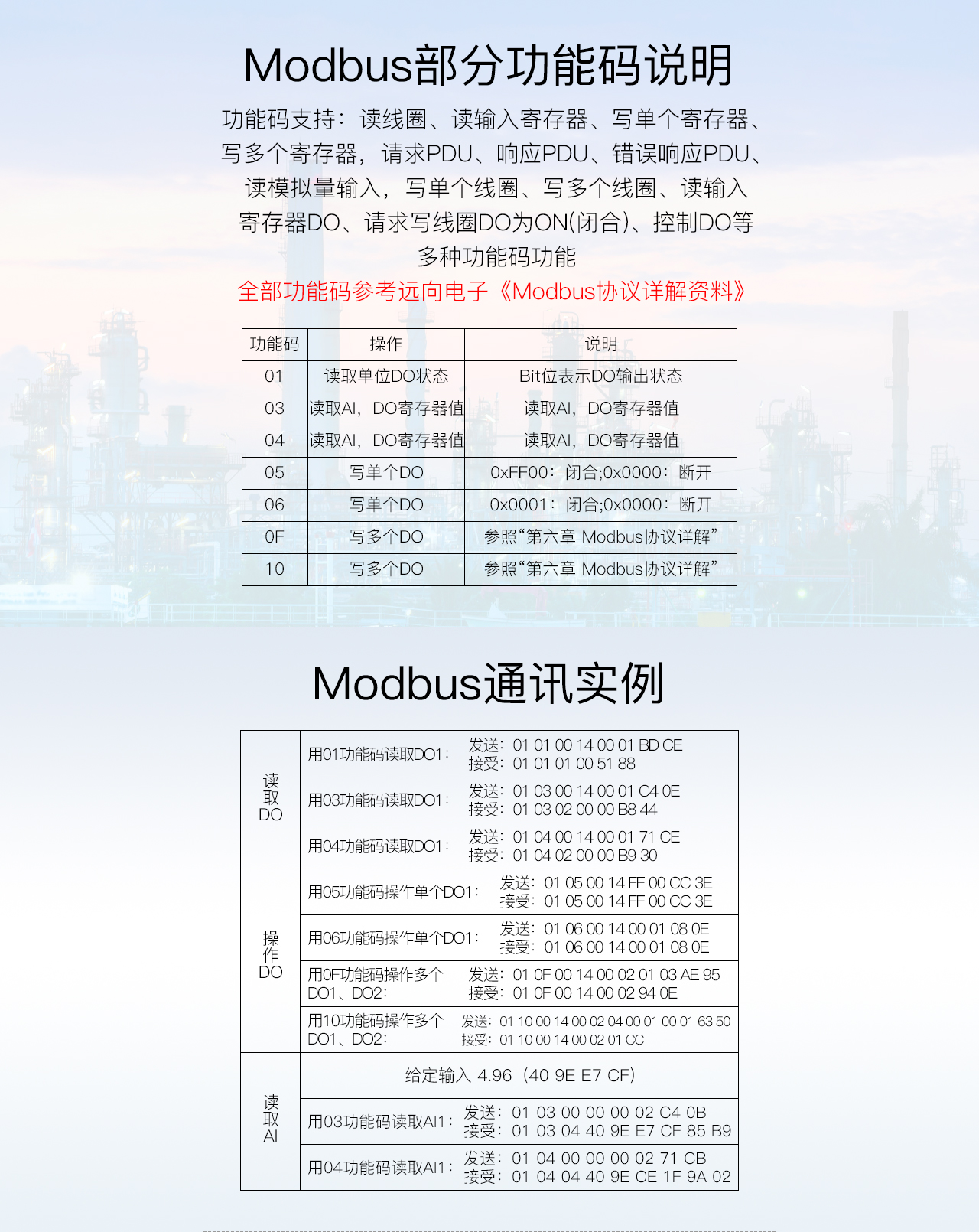

Modbus部分功能码说明：功能码支持读线圈、读输入寄存器、写单个寄存器、写多个寄存器，请求PDU、响应PDU、错误响应PDU、读模拟量输入，写单个线圈、写多个线圈、读输入寄存器DO、请求写线圈DO为ON(闭合)、控制DO等多种功能码功能。
