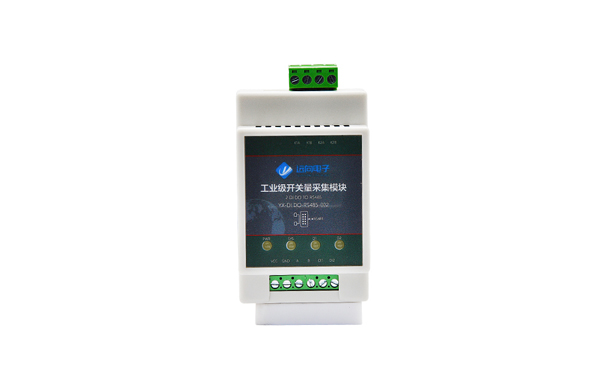

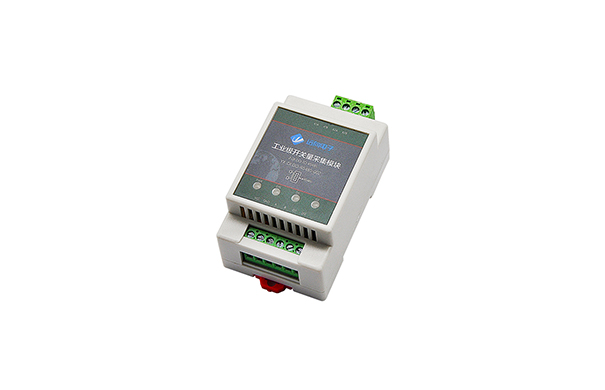

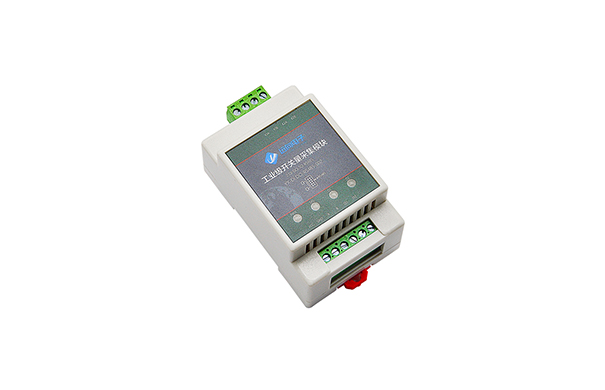

工业级2路开关量采集模块_YX-DIDO-RS485-002 产品介绍：

工业级2路I/O转485模块：

2路开关量DI输入，2路继电器DO输出，宽电压供电，光耦隔离电气保护，上位机通过串口采集开关量，控制开关量输出，控制内置继电器常开、常闭、输出、闪开、闪闭，支持Modbus RTU通讯协议。

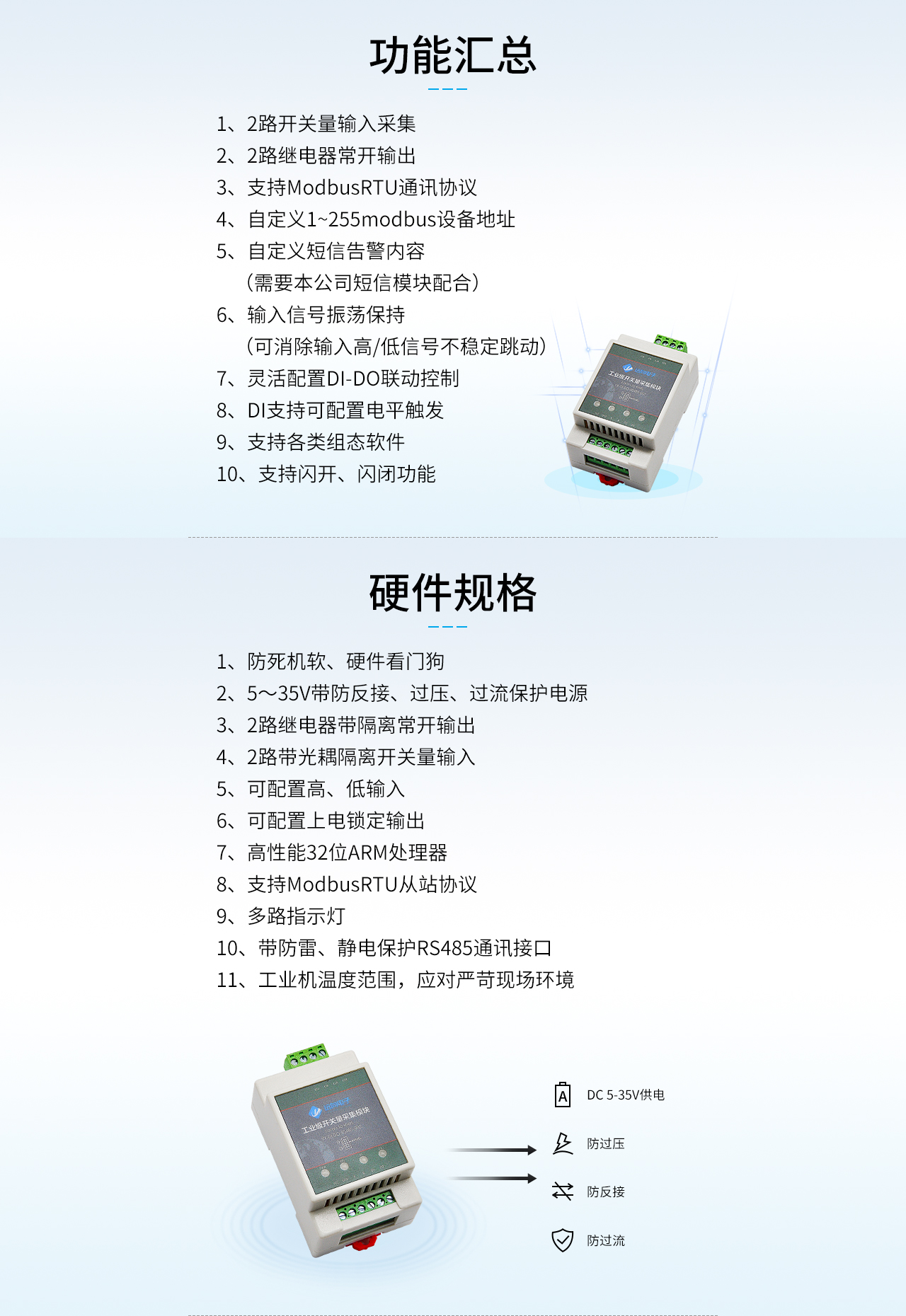

基本功能：

1、2路开关量输入采集

2、2路继电器常开输出

3、支持Modbus RTU通讯协议

4、自定义1~255Modbus设备地址

5、自定义短信警告内容

6、输入信号振荡保持(可消除输入高/低信号不稳定跳动)

7、灵活配置DI-DO联动控制

8、DI支持可配置电平触发

9、支持各类组态软件

10、支持闪开、闪闭功能

2路开关量采集模块硬件规格：

1、防死机软、硬件看门狗

2、5~35V带防反接、过压过流保护电源

3、2路继电器带隔离常开输出

4、2路带光耦隔离开关量输入

5、可配置高、低输入

6、可配置上电锁定输出

7、带记忆功能继电器输出

8、高性能32位ARM处理器

9、支持Modbus RTU从站协议

10、多路指示灯

11、带防雷、静电保护RS485通讯接口

12、工业机温度范围，应对严苛现场环境

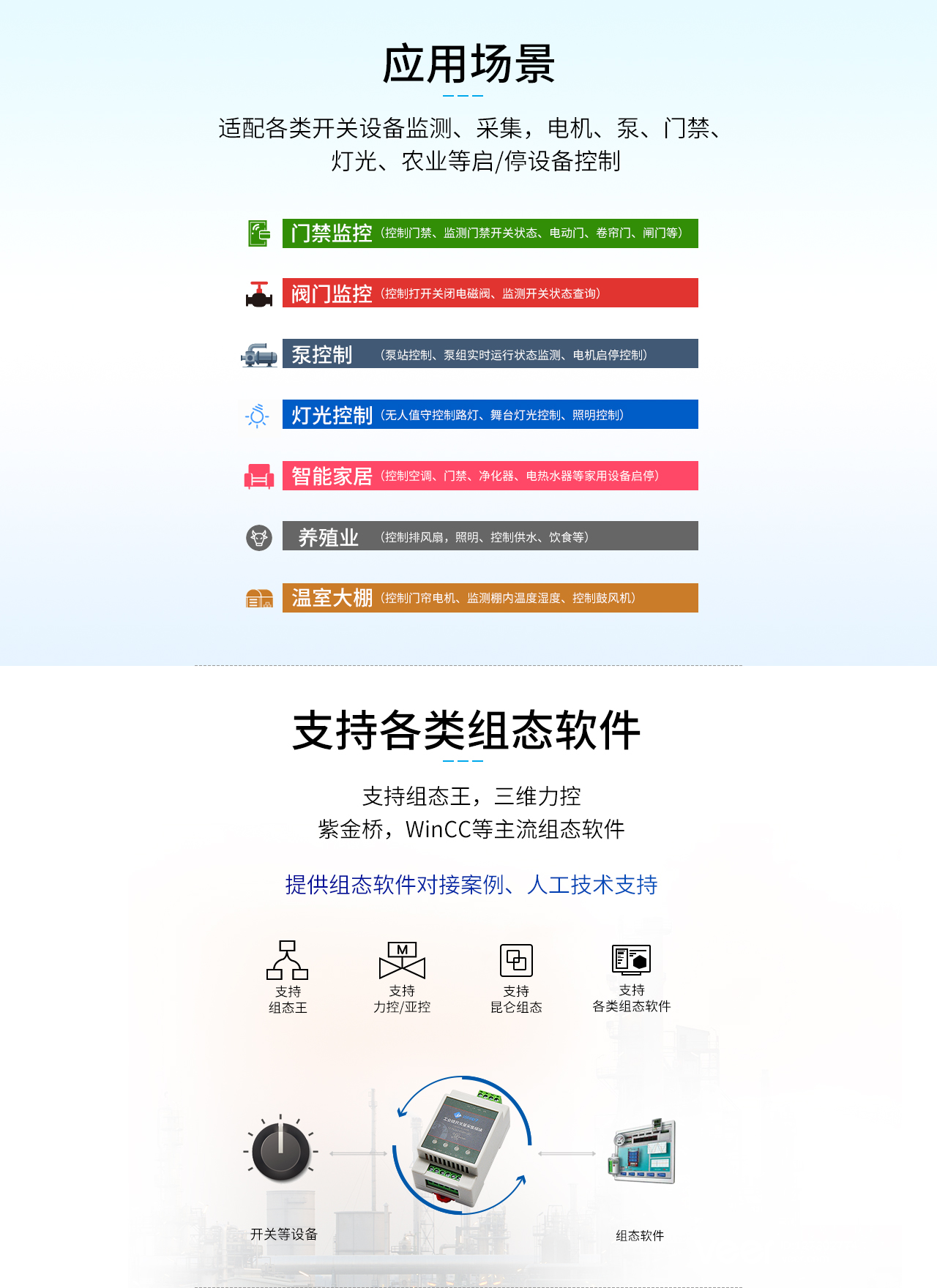

应用场景：适配各类开关设备监测、采集，电机、泵、门禁、灯光、农业等启/停设备控制。

支持各类组态软件：支持组态王、三维力控紫金桥、WInCC等主流组态软件，提供组态软件对接案例、人工技术支持。

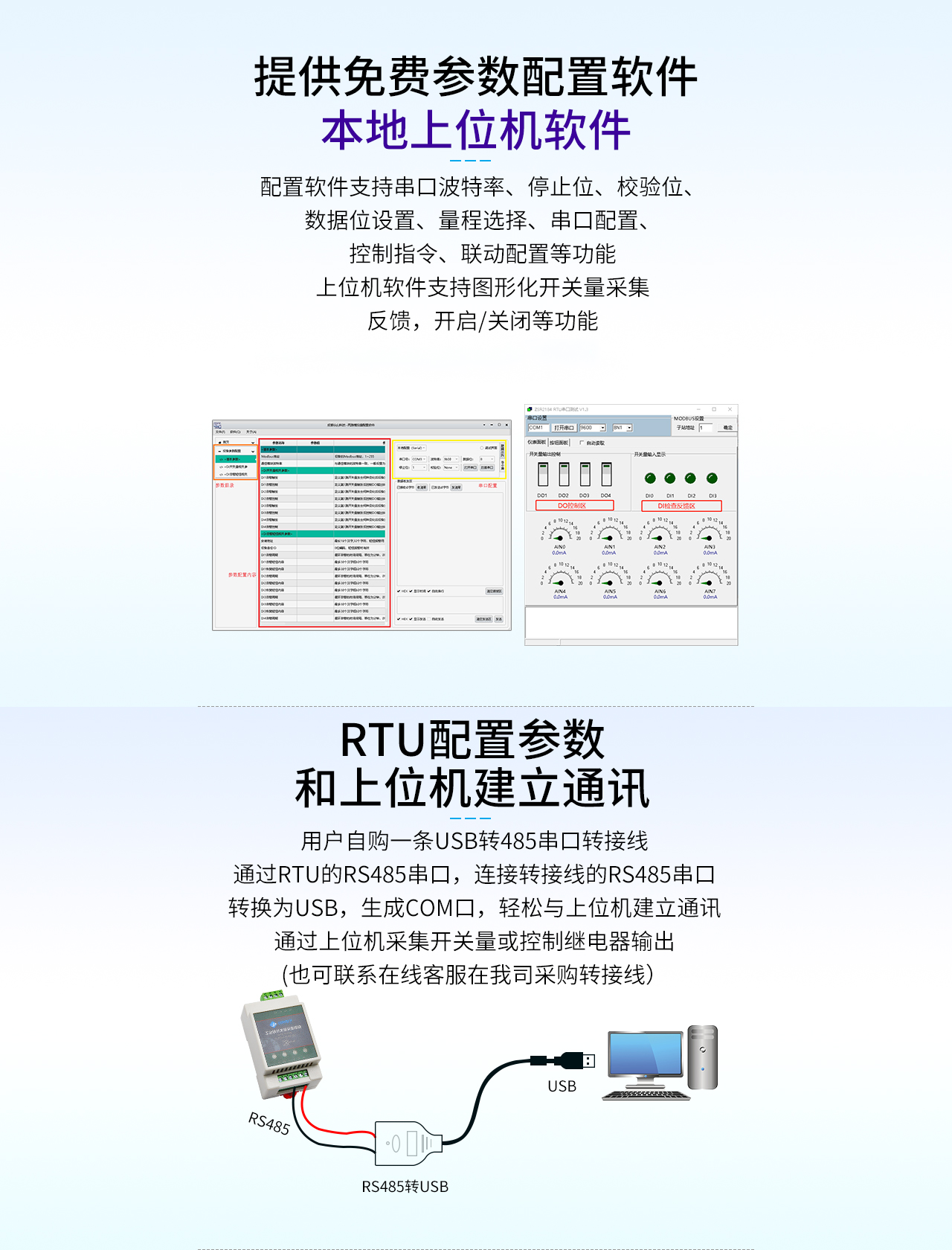

提供参数配置软件，本地上位机软件：配置软件支持串口波特率、停止位、校验位、数据位设置、量程选择、串口配置、控制指令、联动配置等功能。

上位机软件支持图形化开关量采集反馈，开启/关闭等功能。

RTU配置参数和上位机建立通讯：用户自购一条USB转485串口转接线，通过RTU的RS485串口，连接转接线的RS485串口转换为USB，生成COM口，轻松与上位机建立通讯，通过上位机采集开关量或控制继电器输出。

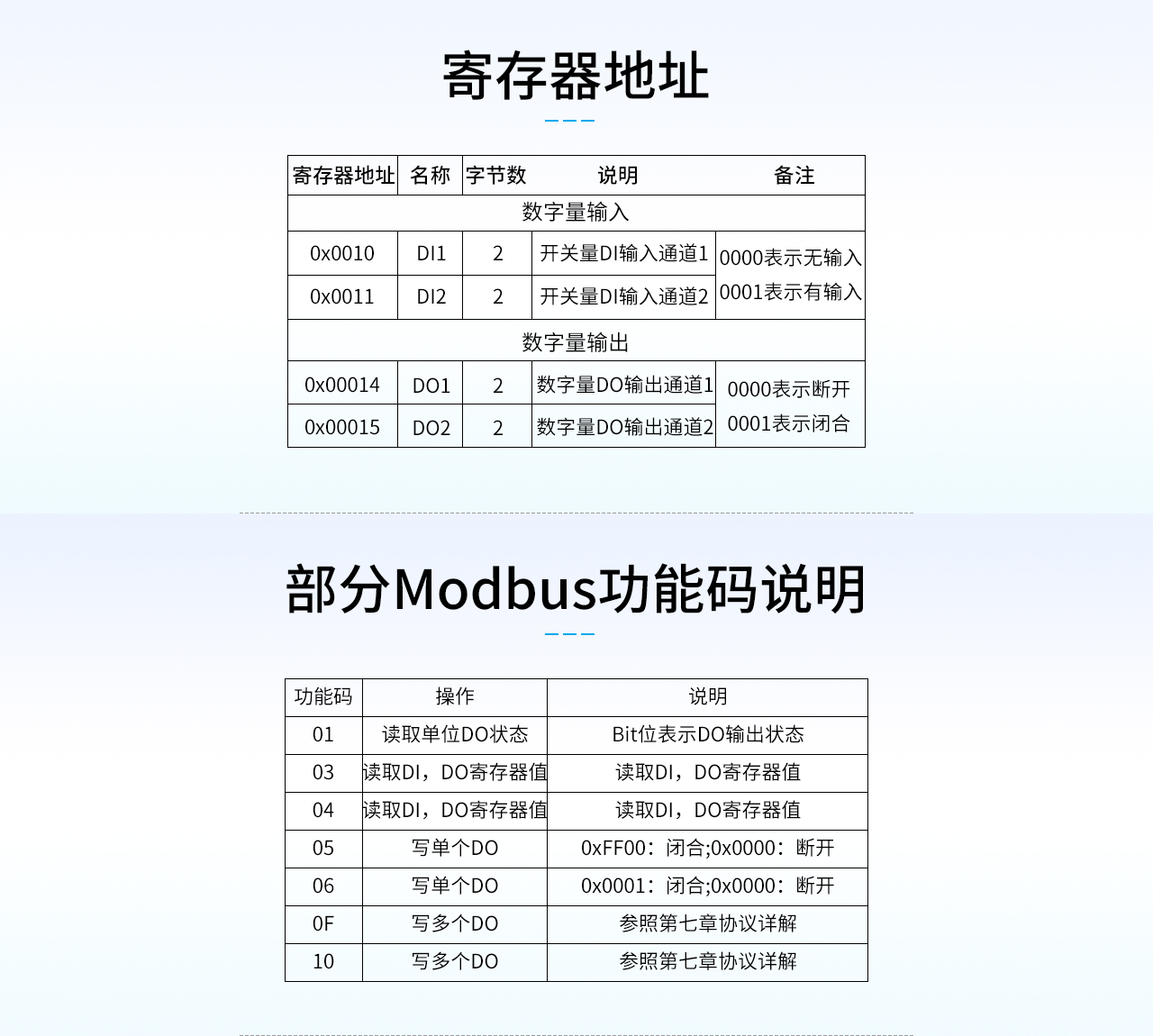

提供二次开发人工技术支持：提供设备寄存地址、Modbus RTU协议、Modbus功能码、通讯实例、寄存器设置等详细说明，提供人工一对一技术支持引导，技术开发文档，提供上位机软件SDK Demo源码。

支持DI，DO输出联动模式：支持开关量采集的同时，开关联动用户可以设定每一路DI“高/低电平触发”和配置触发脚本联动操作“DO”当DI输入触发“高/低电平”值报警时，立即跳变DO输出。

硬件、软件双看门狗，异常自复位，设备稳定可靠宕机:硬件+软件逻辑狗集成，通讯通道异常出现时，逻辑狗会复位系统恢复正常；独立32位ARM嵌入式CPU，高速率，高稳定性，低功耗。

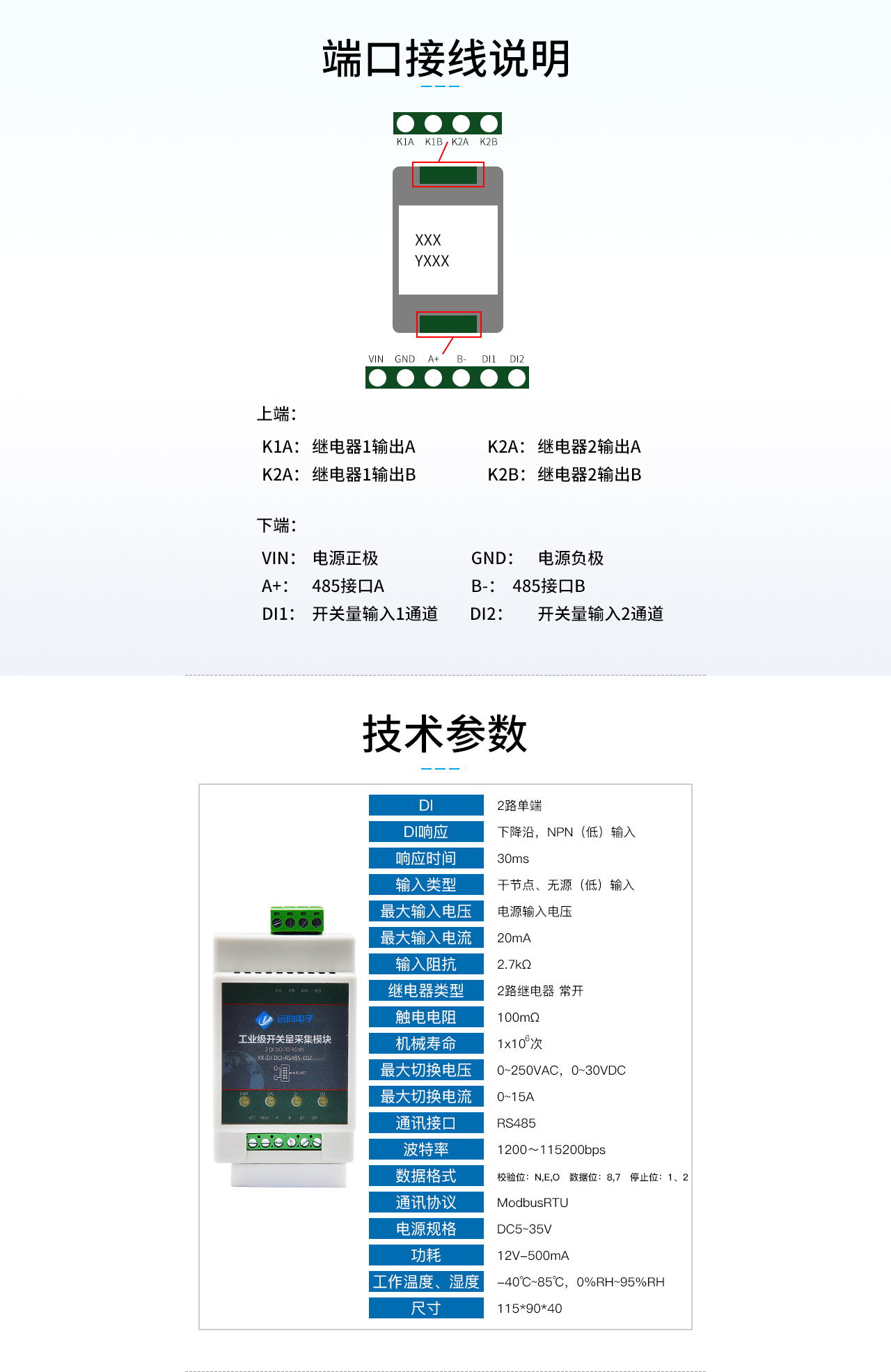

端口接线及2路开关量采集模块产品技术参数说明如下：
